五金拉深件的孔边距及圆角半径应满足什么条件

来源： 沧州浚鼎机械制造有限公司 日期：2020-11-20 09:09:59 点击：1586 属于：行业动态

冲压件加工厂，在加工五金拉深件时，其加工工艺应尽量简单、对称，并能一次拉深成形；拉深件壁厚公差或变薄量要求一般不应超出拉深工艺壁厚变化规律；
当零件一次拉深的变形程度过大时，为避免拉裂要采用多次拉深；在保证必要的表面质量前提下，应允许内、外表面存在拉深过程中可能产生的痕迹。在保证装配要求的前提下，允许拉深件侧壁有一定的斜度。
不同结构的五金拉深件，应满足不同的尺寸要求：

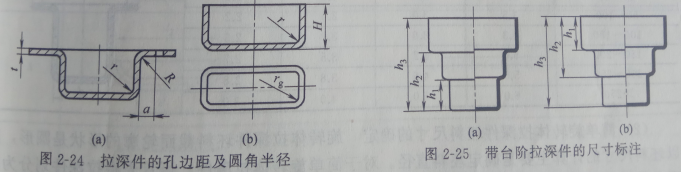

A:拉深件的底部或凸缘上有孔时，孔边到侧壁的应满足α≥R+0.5t(或r+0.5t),如图2-24（a）所示；
B:拉深件的底与壁、凸缘与壁、矩形件的四角等处的圆角半径应满足：r≥t,R≥2t,r_g≥3t,如图2-24所示。否则，应增加整形工序。只需一次整形的，圆角半径可取r≥(0.1~0.3)t,R≥(0.1~0.3)t;
另外值得说明的是：拉深件的径向尺寸应只标注外形尺寸或内形尺寸，而不能同时标注内、外形尺寸。带台阶的拉深件，其高度方向的尺寸标注一般应以拉深件底部为基准，如图2-25（a）所示。若以上部分为基准，高度尺寸不易保证，如图2-25（b)所示。
