冲压件模具图绘制的基本原则是什么

来源： 沧州浚鼎机械制造有限公司 日期：2021-02-02 09:40:51 点击：2361 属于：行业动态

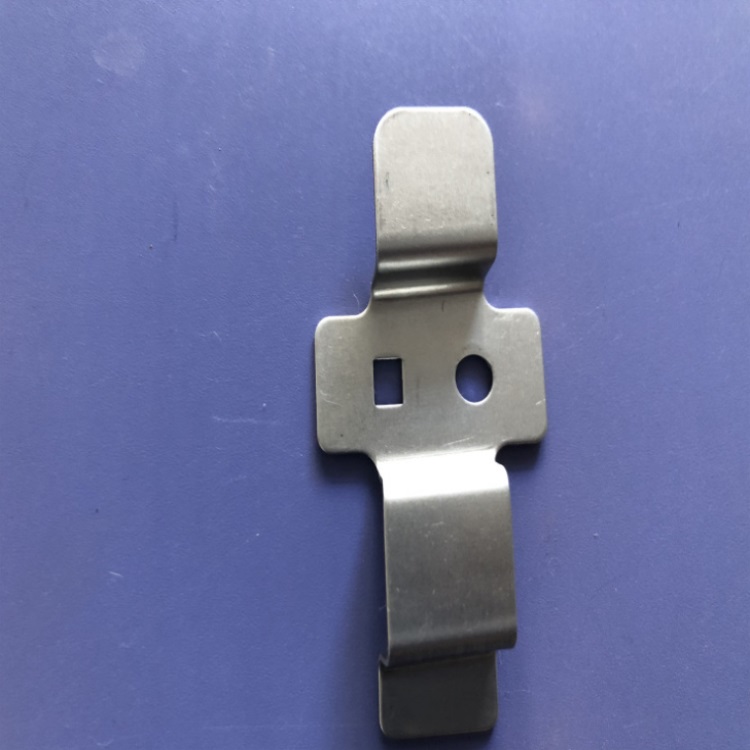

冲压件厂家接到一个冲压件的订单，需要设计出合理的模具图然后依据模具图纸制作出冲压件的模具，才能进行冲压件的生产加工。下面我们来了解下冲压件模具图纸的绘制原则。
模具装配图主要的目的是要反映模具的基本构造，表达零件之间的相互装配关系，包括位置关系和配合关系。从这个目的出发，一张模具装配图所必须达到的基本要求为：首先，模具装配图中各个零件不能遗漏，不论哪个模具零件，装配图中均应有所表达；其次模具装配图中各个零件位置及与其它零件间的装配关系应明确。
在模具装配图中，除了要有足够的说明模具结构的投影图、必要的剖视图和断面图、技术要求、标题栏和填写各个零件的明细栏外，还需满足其它要求。模具装配图的绘制要求须符合制图标准，现总结如下：
A.应遵守标准GB/T14689-2008中对图纸幅面和格式的有关规定；
B.可按模具设计中习惯或特殊规定的制图方法作图；
C.尽量以1:1的比例绘图，必要时按机械制图要求的比例缩放，但尺寸按实际尺寸标注；

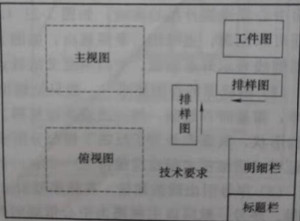

D.冲压模具总装配图的布置方法如下图所示
